Opis izdelkov
Toplotna zaščita serije BW je sestavljena iz zelo občutljivega bimetalnega elementa v obliki krožnika, gibljivega kontakta, statične kontaktne plošče, fiksne podlage, lupine, temperaturno odporne žice in tako naprej.
Pri delu je bimetalni element v prostem stanju. Premični kontakt se sklene s statičnim kontaktnim kosom in tokokrog se vklopi. Ko se temperatura električnega aparata dvigne na delovno temperaturo termične zaščite zaradi napake pri segrevanju, se bimetalni element segreje, da povzroči notranjo napetost in hitro delovanje, potisnite gibljivi kontakt, da zapusti statično kontaktno ploščo in odklopite vezje, tako da prekinete napajanje okvarjenega električnega aparata in tako zaščitite električni aparat.
Ko temperatura zaščitenega električnega aparata pade na nazivno temperaturo ponastavitve, se bimetalni element vrne v začetno stanje. Kontakt se sklene in električni aparat se vrne v normalno delovanje.
Testna metoda: Priključite oba vodnika vzorca na vpenjalo preskusne opreme, prepustite tok približno 10mA, uporabite svetlečo diodo za prikaz vklopa in izklopa toka, postavite vzorec v posebno opremo za merjenje temperature . Sonda termometra mora biti blizu vzorca, nadzorujte temperaturo opreme za odkrivanje, da se dvigne s hitrostjo 0,5 ~ 1 stopinje/min. Ko lučka LED ne sveti, si zapišite odčitek termometra, ki je vzorčna delovna temperatura.
Prednost izdelka
- majhen upor
- hitro pošiljanje temperature
- hitro ukrepanje
- varno in zanesljivo
- majhna velikost
Parametri izdelkov
| Številka modela: | BW-A: kovinsko ohišje; BW-B: plastična lupina |
| Nazivna napetost: | AC250V/AC125V |
| Nazivni tok: | 5A~7A |
| Električna jakost: | >800V |
| Kontaktni upor: | >30mΩ |
| Izolacijska odpornost: | >100mΩ |
| Hitrost odziva: | Manjši ali enak 1 stopinji/min |
| Samodejni cikli: | >6000 (uporovna obremenitev) |
Tehnični parametri:
| Akcija temperatura |
Ponastaviti temperatura |
Akcija temperatura |
Ponastaviti temperatura |
|
| 45 ± 5 stopinj | 40±6 stopinj | 105±5 stopinj | 80±15 stopinj | |
| 50±5 stopinj | 43±6 stopinj | 110±5 stopinj | 80±15 stopinj | |
| 55±5 stopinj | 45±6 stopinj | 115±5 stopinj | 85±15 stopinj | |
| 60±5 stopinj | 50±10 stopinj | 120±5 stopinj | 90±15 stopinj | |
| 65±5 stopinj | 50±10 stopinj | 125±5 stopinj | 95±15 stopinj | |
| 70±5 stopinj | 50±10 stopinj | 130±5 stopinj | 100±15 stopinj | |
| 75±5 stopinj | 55±10 stopinj | 135±5 stopinj | 105±15 stopinj | |
| 80±5 stopinj | 55±10 stopinj | 140±5 stopinj | 110±15 stopinj | |
| 85±5 stopinj | 55±10 stopinj | 145±5 stopinj | 115±15 stopinj | |
| 90±5 stopinj | 60±10 stopinj | 150±5 stopinj | 120±15 stopinj | |
| 95±5 stopinj | 65±10 stopinj | 155±5 stopinj | 125±15 stopinj | |
| 100±5 stopinj | 75±10 stopinj | 160±5 stopinj | 130±15 stopinj | |
| Specifikacija se lahko izdela tudi po naročilu. | ||||

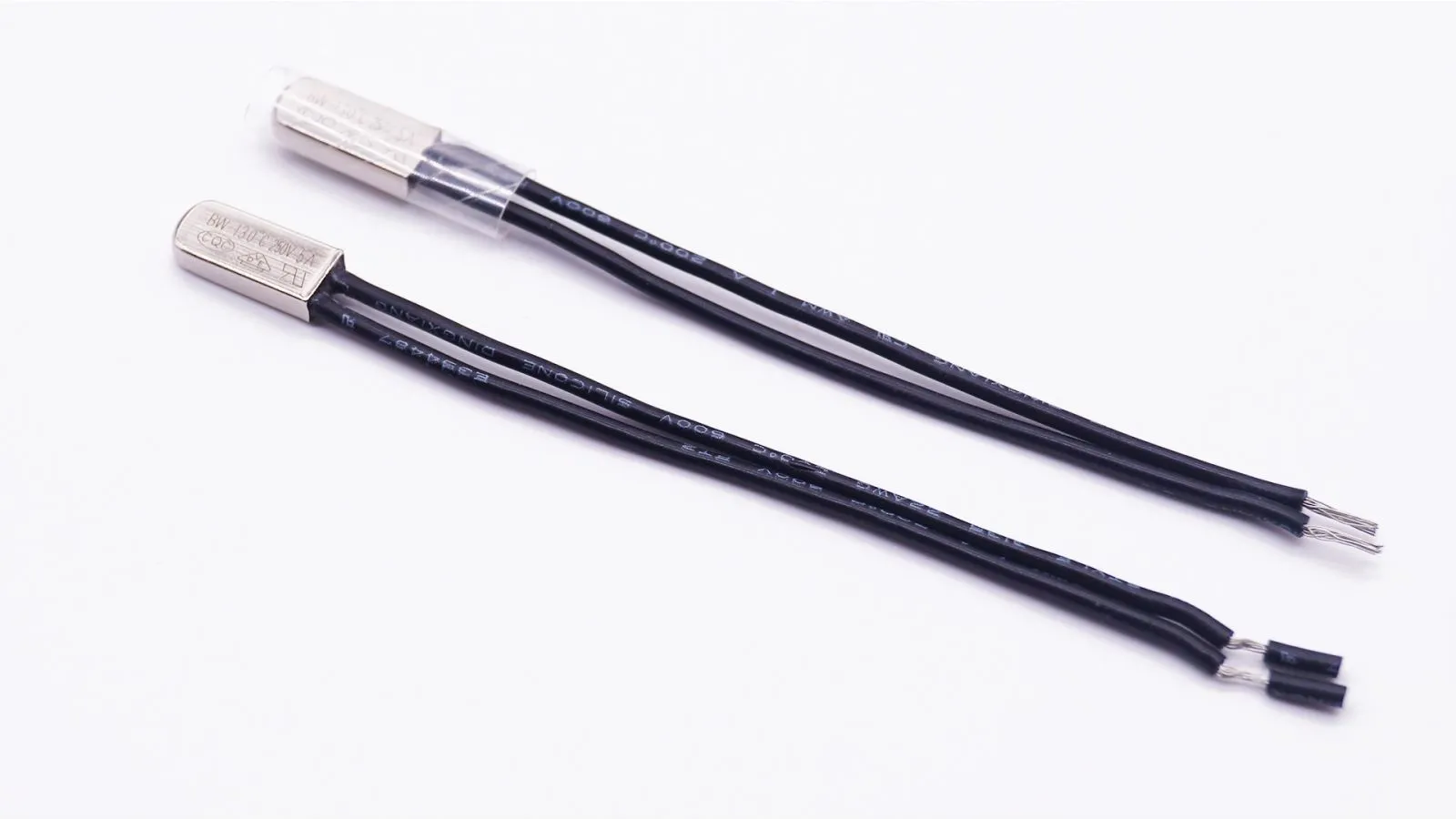

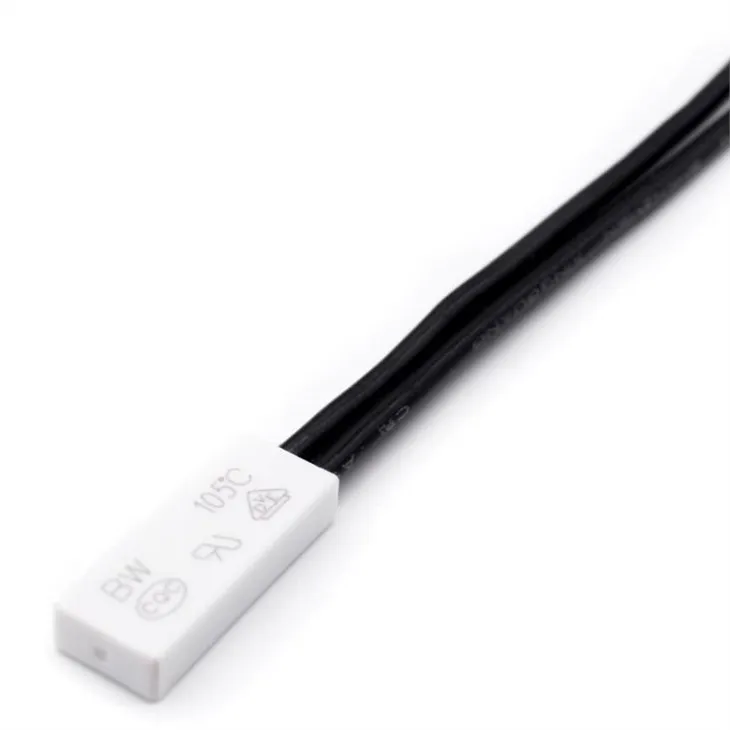

Slika izdelka
Aplikacija
Termično izklopno stikalo temperaturnega senzorja BW9700 je uporabno za vse vrste gospodinjskih aparatov in elektronskih izdelkov, kot so električni motorji, fluorescentne predstikalne naprave, polnilniki baterij, transformatorji, solenoidi, grelne blazine, pisarniški avtomati itd.
