Opis

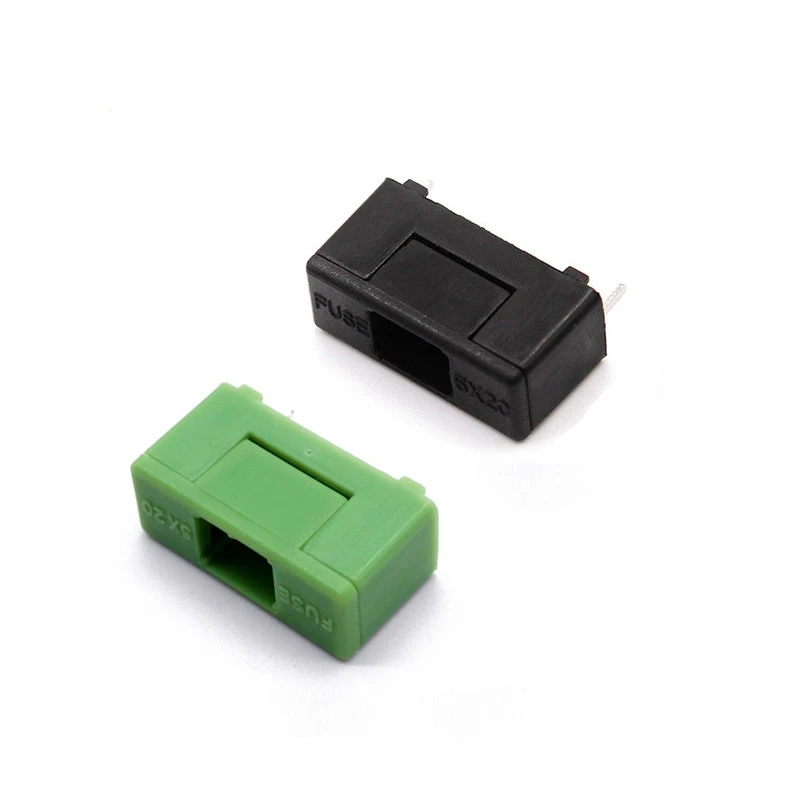

PTF-78 Držalo varovalk za cev za namestitev PCB 5x20 se običajno uporablja v elektronskih vezjih za zagotavljanje varne in zanesljive povezave za varovalke.
Držalo varovalke je zasnovano z zatiči za montažo na PCB, ki omogočajo spajkanje na tiskano vezje. Običajno je nameščen na določenem mestu na tiskanem vezju, pogosto blizu vhoda električne energije ali na območjih, kjer je potrebna zaščita pred prevelikim tokom.
Namen držala varovalke je zaščititi elektronsko vezje pred previsokim tokom. V primeru previsokega toka ali kratkega stika bo varovalka prekinila ali "pregorela", prekinila tok toka in zaščitila preostali del tokokroga pred poškodbami. Nosilec varovalke zagotavlja priročno in enostavno zamenljivo priključno točko za varovalko.
O držalu varovalke PTF 78 PCB
1. Ohišje:Ohišje je glavni del nosilca varovalke in zagotavlja mehansko podporo in izolacijo. V tem primeru ima pokrov ohišja PA (poliamid), ki je vzdržljiv in toplotno odporen plastični material, ki se običajno uporablja v elektronskih komponentah.
2. Zamenjava varovalke:Če varovalka pregori ali jo je treba iz kakršnega koli razloga zamenjati, držalo varovalke omogoča preprosto odstranitev in zamenjavo varovalke iz steklene cevi 5 x 20 mm. Preprosto odstranite staro varovalko in vstavite novo z ustrezno močjo.
3. Sponke varovalk:Znotraj držala varovalke PTF-78 so vzmetne sponke ali sponke, zasnovane za varno držanje varovalke iz steklene cevi 5 x 20 mm. Te sponke zagotavljajo električne povezave z varovalko in zagotavljajo pravilno električno prevodnost.
4. Pokrov:Prej omenjeni pokrov ohišja PA služi kot zaščitni pokrov za držalo varovalke, ki preprečuje nenamerni stik s komponentami pod napetostjo in zagotavlja varnost.
5. Električne ocene:Nosilec varovalk za PCB je zasnovan tako, da sprejme varovalke iz steklene cevi 5 x 20 mm, ki se običajno uporabljajo za aplikacije z nizkim do srednjim tokom.
Specifikacija
| Ime izdelka: | Nosilec varovalke za cev za namestitev na PCB 5x20 | Tip: | Vrsta spajkanja |
|
Nazivna napetost: |
250VAC | Trenutna ocena: | 6.3A |
| Dimenzija varovalke: | 5x20 mm; 5,2 x 20 mm | Terminal: | Ponikljan baker |
| Material telesa: | PA - UL 94 V0 | Lastnosti materiala: | Ognjevarna plastika |
| Nazivna sprejemljiva moč: | 1.6W | Temperatura: | -30 stopinj Do 85 stopinj |
| Kontaktna odpornost: | < 5mΩ | Stopnja zaščite: | IP00 |
| Montaža: | PCB | Dimenzija nosilca varovalke: | 22,6 x 15 mm |
Podrobnosti
PA Ohišje
Plastično ohišje je izdelano iz PA plastike, ki je vzdržljiv in toplotno odporen material, ki se običajno uporablja v elektronskih komponentah.
Kovinska sponka
Kovinska sponka ima močno prevodnost in je trpežna.
5x20 mm cevna varovalka
To držalo za varovalke, nameščeno na tiskano vezje, je idealno za cevne varovalke 5*20 mm in 5,2*20 mm.
Aplikacija
Varovalka 5x20 držalo za cevno varovalko za PCB je primerna za široko paleto električnih in elektronskih aplikacij. Nosilec varovalk vsebuje varovalke in je preprost in poceni način za zaščito tokokroga. Najdemo jih v panelih in PCBA na vseh področjih težke in lahke industrije. Nekatera pogostejša področja so:
• Električni PCBA
• Elektronska oprema
• Bloki varovalk
• Zabavna elektronika
Predstavitev tovarne
Naša tovarna, Dongguan Senreach, pokriva površino 4,000 kvadratnih metrov in ima mesečno proizvodno zmogljivost 50 milijonov kosov. Specializirani smo za načrtovanje, razvoj, proizvodnjo in distribucijo naprednih rešitev za zaščito pred previsokim tokom, previsoko temperaturo in prenapetostjo. Naš obsežen nabor izdelkov najde široko uporabo v različnih panogah, kot so zabavna elektronika, avtomobilizem, pomorstvo, telekomunikacije, napajalniki, električna orodja, obnovljivi viri energije itd. Naš celovit portfelj izdelkov vključuje različne ponudbe, kot so avtomobilske varovalke, držala za varovalke, tokovne varovalke, držala za tokovne varovalke, temperaturne varovalke, varovalke SMD, ponastavljive varovalke, odklopniki, termična stikala in drugo.
Z zavezanostjo izpolnjevanju mednarodnih standardov imajo naši izdelki certifikate, kot so UL, UR, CSA, BSI, CUL, VDE, TUV, PSE, CE, CCC in ROHS, kar zagotavlja skladnost s strogimi zahtevami glede kakovosti in varnosti.
Naša predanost odličnosti in zadovoljstvu strank nas loči od drugih. Zavedamo se ključne vloge, ki jo imajo te električne komponente pri zagotavljanju varnega in učinkovitega delovanja različnih sistemov in opreme. Zato se držimo strogih standardov kakovosti in uporabljamo napredne proizvodne procese za izdelavo izdelkov izjemne zanesljivosti in vzdržljivosti.
Ko izberete Dongguan Senreach, pridobite zaupanja vrednega partnerja z dokazanimi izkušnjami in neomajno predanostjo zadovoljstvu strank. Pripravljeni smo sodelovati z vami, razumeti vaše edinstvene potrebe in zagotoviti prilagojene rešitve, ki ustrezajo vašim natančnim specifikacijam. Izkusite drugačnost partnerstva z Dongguan Senreach, vašim zanesljivim virom za varovalke, nosilce varovalk, odklopnike in termostate z več kot 20-letnim strokovnim znanjem v industriji.
Oprema
Oprema
delavnica
delavnica
Proizvodna oprema
delavnica
delavnica
Testni stroj
Zakaj izbrati nas
Cenovna superiornost
Imamo celotno oskrbovalno verigo od surovin do končnega pakiranja, kar nam omogoča nadzor proizvodnih stroškov na vsakem koraku.
Garancija kakovosti
Avtomatska proizvodnja
Popoln pregled
Polno testirano
Veleprodaja zalog
Imamo odprto zalogo v skladišču. Tako lahko naročilo zaključimo v kratkem času in zagotovimo hitro dostavo.
Storitev enega okna
Priporočilo za izbiro
Tehnična podpora
Poprodajna zaščita
Naši certifikati
Sejem
Prepričani smo v zasnovo in kakovost našega držala varovalke 5x20 za montažo na PCB. Če niste prepričani, ali naši deli ustrezajo vaši napravi, nas kontaktirajte ali zastavite vprašanje.
