Opis izdelkov

Odklopniki serije E5 so razdeljeni na 4 vrste, tip samodejne ponastavitve v kovinskem ohišju, tip modificirane ponastavitve v kovinskem ohišju, tip samodejne ponastavitve v plastični omarici in tip ročne ponastavitve v plastični omarici ttpe. Ta stran je za vrsto samodejne ponastavitve kovinske omare. Imamo 3 models za kovinsko omarico avtomatsko ponastavitev tip vezja breaker, E511, E512 in E513.

Predstavitev izdelka

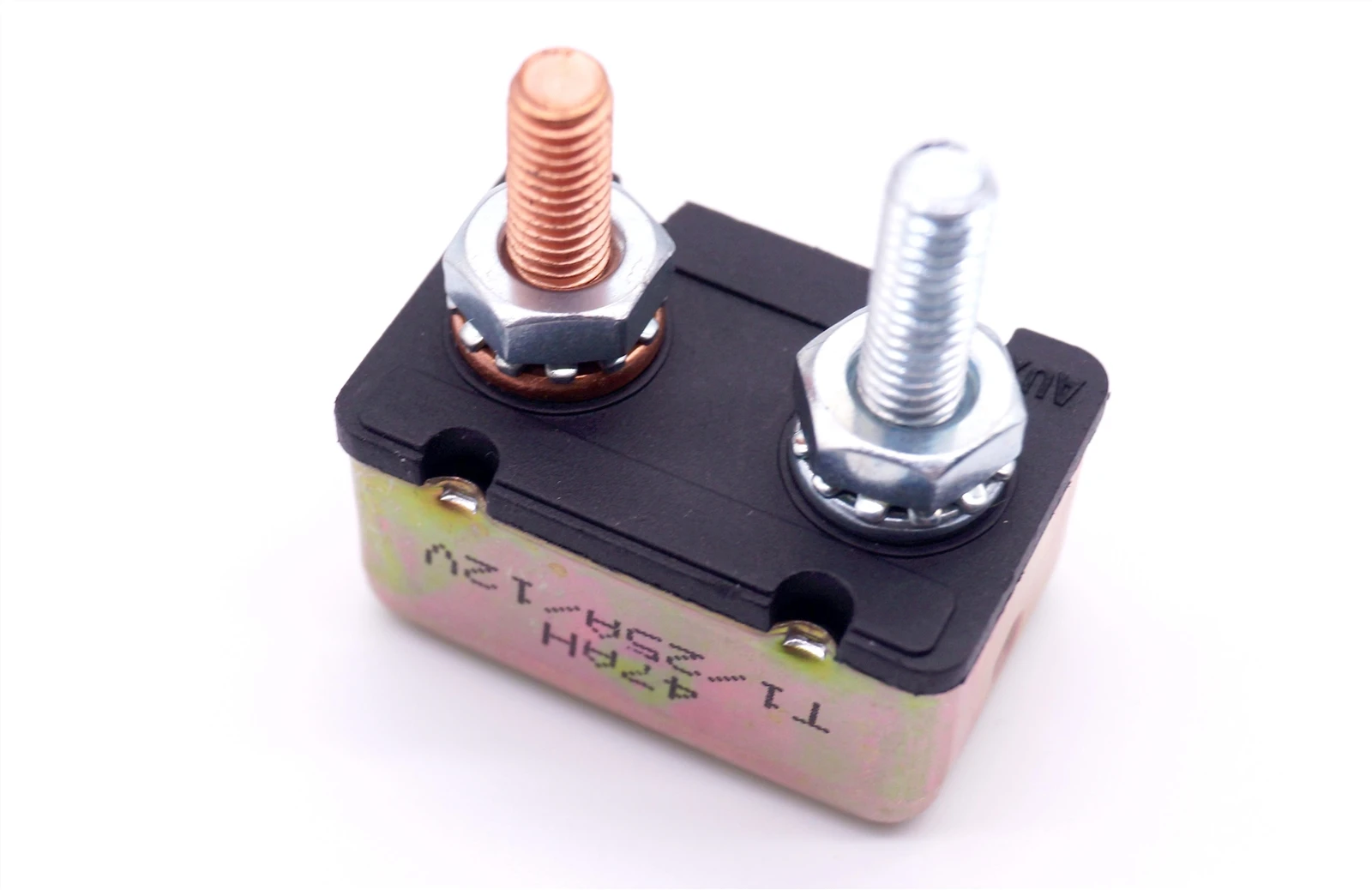

E511, E512 in E513 pripadajo tipu 1, odklopniku s samodejnim ponastavitvijo. Omara je izdelana iz kovine. E511 je tip za montažo. E512 je vodoravna montaža na nosilec, E513 pa navpična montaža na nosilec.Nadtokovni odklopnik je bimetalna struktura, ki lahko hitro izklopi tokokrog električnega vozila, ko je ta preobremenjen, da zaščiti celotno vezje.

123

Aplikacija

Enopolne toplotne odklopnike serije E5 je mogoče uporabiti za opremo in izdelke 5-50A, 12-28V DC.

Odklopnik s samodejnim ponastavitvijo se običajno uporablja v polnilnikih baterij, ladjah, tovornjakih, avtobusih, avtodomih, motorjih za trolling itd.

Parametri izdelkov

Ime izdelka:	Odklopnik s samodejnim ponastavitvijo	Model št.:	E511, E512, E513
Nazivna napetost:	12-28V DC	Nazivni tok:	5A-50A
Vrsta ponastavitve:	Samodejna ponastavitev	Število polov:	Enopolni, normalno zaprt
Ovitek:	Kovina (zlato)	Montaža:	Nosilec (E511), nosilec (E512, E513)
Vrsta funkcije:	Terme Brez izleta, Kolesarjenje	Prekinitev:	10-32 Na voljo so niti in možnosti hitre povezave
Kalibracija pri 25 stopinjah:	100-odstotno zadržanje, 135-odstotno potovanje (odstotek ocene)	Prekinitvena zmogljivost:	Zaščita razvejnega tokokroga: 2500 A@12 Vdc
Ponastavljiva preobremenitvena zmogljivost:	10-kratni nazivni tok	Ocena navora vijaka:	>24 in-lb (2,7 Nm) maks
Območje delovne temperature:	-40 stopinj ~85 stopinj	Nazivni moment montaže:	30 in-lb (3,4 Nm) maks

circuit breaker 2

Dimenzija izdelkov

ps33887955-12v28vdc50ampautomotivecircuitbreakerautoresetmetalcabinetstud

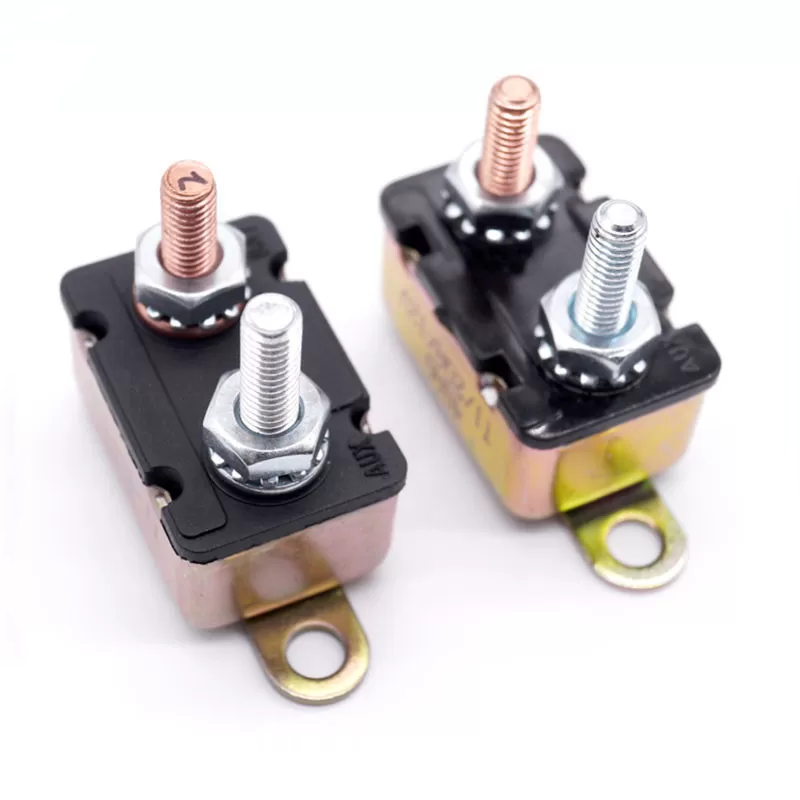

E11 Auto Reset Stud Tupe Odklopnik

20230215111907

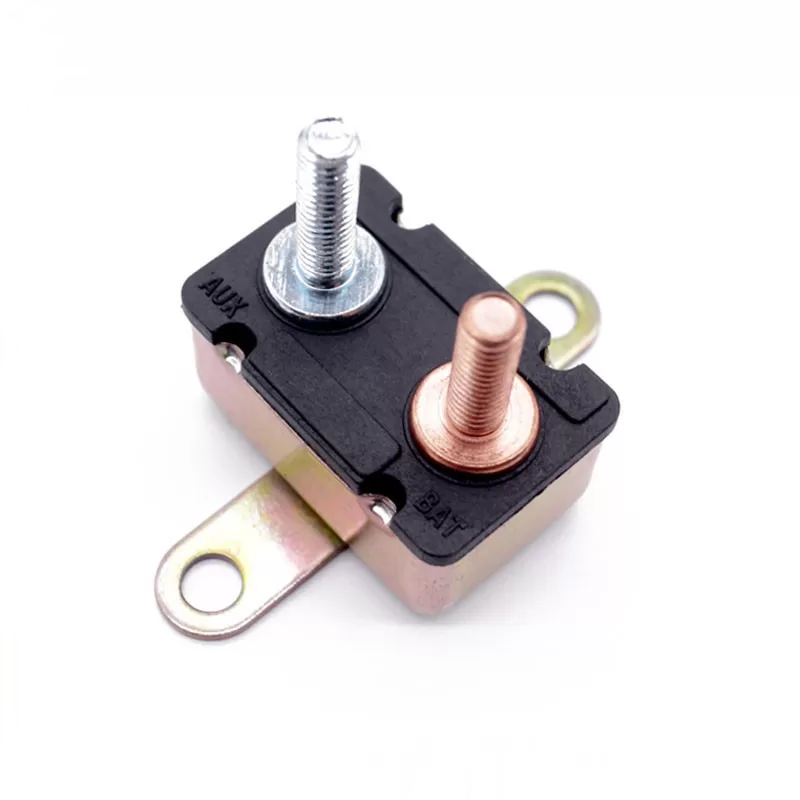

E12 Odklopnik z vodoravnim nosilcem

circuit breaker

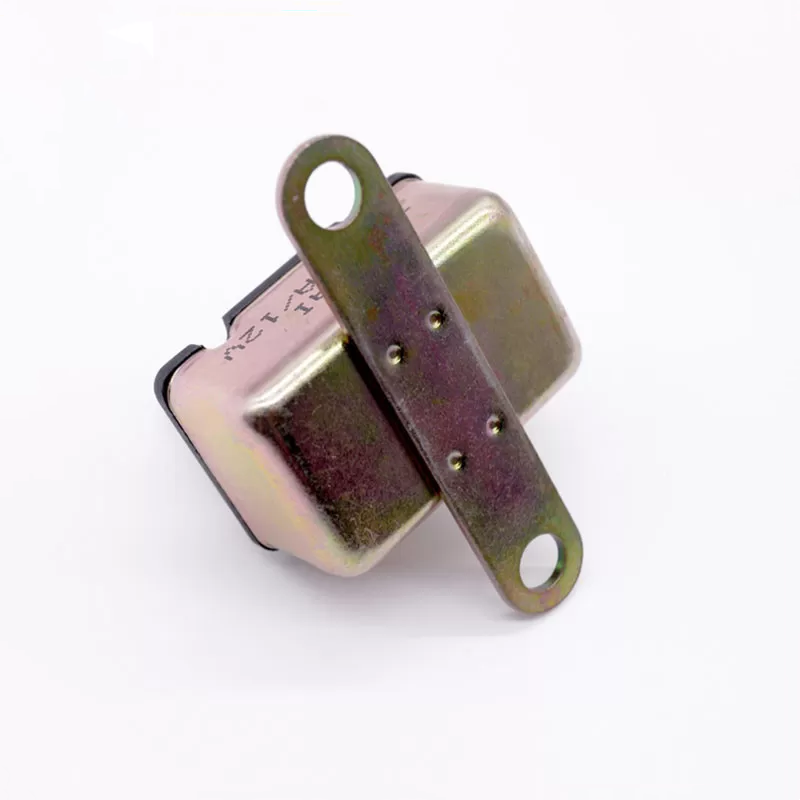

E13 Odklopnik z navpičnim nosilcem

circuitbreaker

Naprava izdelka

circuit breaker appliance

Obvestilo o namestitvi

circuit breaker installation 1

Obvestilo o namestitvi:

Srebrni stolpec (AUX) predstavlja vstop, bakreni stolpec (BAT) pa izhod. Ščitijo samo na 1 način. Zatiči so označeni za baterijo in vir. Zlati čep je čep baterije.

Zavedajte se, da se dva navojna čepa odklopnika ne moreta dotikati kovine. Čepi prenašajo napetost baterije in morajo biti izolirani od vsega prevodnega, vključno s kovinskim blatnikom.

circuit breaker installation

Odklopniki E511, E512 in E513 so odklopniki tipa 1 s samodejnim ponastavitvijo. Samodejna ponastavitev pomeni, da se odklopnik sam ponastavi brez pomoči uporabnikov.

Tako bodo odklopniki zagotavljali neprekinjeno zaščito, dokler ni najden in popravljen previsok tok. Nato se samodejno ponastavi.

Odklopnik se bo sprožil (odklopil napajanje), ko zazna preobremenitveni tok. Ponastavil se bo sam.
